Как сделать аэратор для аквариума своими руками?

Выбираем компрессор для аквариума Воздушный насос, или компрессор – это аппарат, который обеспечивает аэрацию воды, обогащая её растворенным кислородом….

Для чего нужен

Предназначение устройства состоит в растворении кислорода в воде и обеспечении дыхания рыбкам. Большинство рыб нуждается в аэрации. Резервуар без аэратора пригоден только лабиринтовым рыбкам. Альтернатива компрессору — аквариумная помпа. Она подает кислород и фильтрует воду, ее также можно сделать самостоятельно.

аэрация в аквариуме

Требования к самодельным компрессорам

Самодельный компрессор обязан выполнять определенные функции.

  • Обеспечивать стабильную подачу кислорода. В природных условиях обогащение кислородом осуществляется благодаря течению воды. В аквариуме процесс производится за счет живой растительности вследствие фотосинтеза. Но — это днем, а ночью растительность и животные потребляют кислород, выделяя вместе с тем диоксид углерода, и без нагнетателя кислорода для аквариума в этой ситуации никак не обойтись.
  • Создавать искусственное течение, которое не позволяет жидкости застаиваться и становиться болотом. Это случается вследствие скопления огромного объема фрагментов корма и жизнедеятельности обитателей, попадающих в воду мелкого мусора и пыли, сформировавшейся пленки на поверхности, малого сосредоточения кислорода.
  • Также самодельный компрессор для аквариума непременно обязан проводить умеренный контроль подачи воздушного потока. Желательно заранее вычислить мощность встраиваемого электродвигателя из формулы 0,5 л/ч на литр воды.

Рекомендуется установить в аквариум нагнетатель с минимальным напряжением (не больше 12 В).

Над и под водой

Самый простой аэратор для аквариума представляет собой соединение помпы, шланга и распылителя.

Чем больше пузырьков и чем они мельче, тем лучше работает агрегат.

Аэраторы необходимы, чтобы насыщать воду в аквариуме кислородом. Они создают струи, благодаря которым вода находится в непрестанном движении, не застаивается в ограниченном пространстве.

Благодаря беспрерывной циркуляции воздуха и движению воды поверхность постоянно подернута рябью. Это препятствует образованию на верхнем слое воды в аквариуме сгустков пыли. Среда все время очищается.

Насыщение воды кислородом при помощи аэратораВсе аэраторы подразделяются на фильтры и погружные системы. Фильтр-аэратор представляет собой устройство, в которое вмонтирован очиститель. Агрегат всасывает воду, она пропускается через фильтр, очищается и выходит наружу вместе с воздухом.

Аэраторы с фильтрующей системой крепят обычно у поверхности, на уровне водной глади. Работают они при включении в розетку. Фильтр необходимо периодически чистить, а спустя некоторое время — менять.

Иначе вся грязь и пыль, задерживаясь в нем, будет источником болезнетворных бактерий.

Помимо воздуховодной трубки, погружной аэратор имеет распылитель.

Последний предназначается для размещения на дне аквариума. Работает по тому же принципу, что и фильтр-аэратор. Только при выходе из агрегата вода проходит через специальные устройства и распыляется в разные стороны.

Получается множество мелких сверкающих пузырьков, что представляет собой очень эффектное зрелище. Чем выше мощность аэратора, тем больше пузырьков. Поднимаясь на поверхность, они лопаются и тем самым препятствуют образованию бактериальной пленки.

Благодаря погружному устройству в нижних водных слоях аквариума образуются течения и ручейки. Масса воды постоянно перемешивается. Так регулируется температура на всех уровнях аквариума.

PayBand – браслет оплаты своими руками

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

В комментах поста о моём кольце с картой  отписался пикабушник с просьбой помочь или непосредственно сделать модуль из карты сбера под универсальный браслет (покупался на дикихягодках (ищется по тегу “браслет rfid”), на али не смог найти именно такой).

Благо он в Москве, я в Подмосковье, приехал, привёз новую карту да по-мелочи.

Казалось, легко сделаю, как кольцо.

Спойлер : хрен там плавал и купался.

(Опять пост выйдет длинным, с подробностями, нюансами, разбором ошибок.)

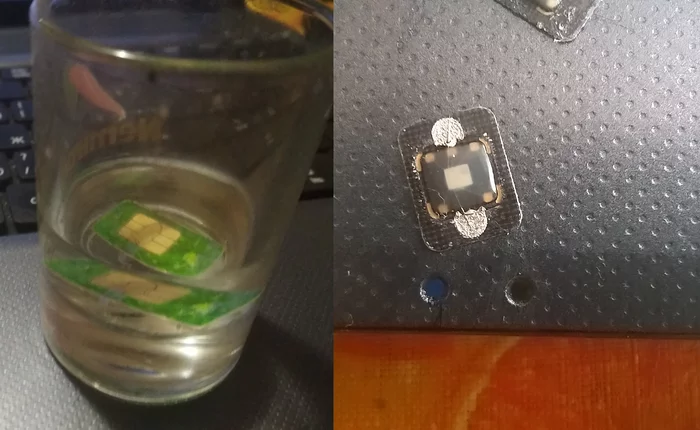

Отрезаю как обычно кусок карты с чипом, в рюмку с ацетоном кидаю, через полчаса чип раздеваю:

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

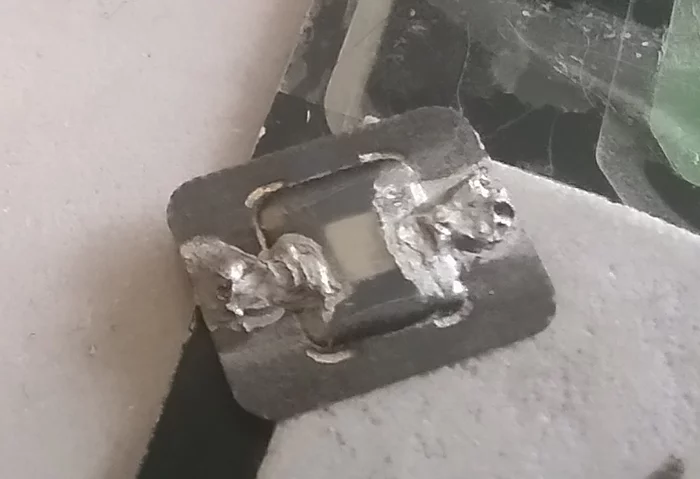

Пытаюсь залудить контактные “ушки”, как это делал на карте от киви и ловлю первый фейл – контактов то нет!

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Это я сейчас вижу на фотках, что два волоска из чипа выходят и просто окунуты в капли токопроводящего клея вместо ушек. Волоски не выжили.

Новая идея – раз паять не вариант, значит использовать заводскую технологию – токопроводящий клей.

Решили брать на основе серебра, а не графита, ну как-то доверия больше к металлу, и на чипе блестит аналогичный клей.

Заказчик привез клей и новую карту

Раз пайки не будет,решено делать модуль с легкой заменой чипа (после истечения срока карты).

Размер кармашка замерил куском карты, подрезая до идеала.

Относительно него уже моталась катушка, чтоб влезала с запасом.

Длина провода – 40+см(по опыту с кольцом выведенная, катушка из 60см так же хорошо работала,но не влезала в габариты данного изделия), провод из наушников, нравится мне его структура и удобно мотать и пропитывать клеем.

Заснять не догадался, но суть простая: на удобную плоскость наносится двухсторонний скотч, поверх него обычный клеющей стороной наверх, и мотаем катушку, попутно пропитывая суперклеем, помогая зубочисткой. Первоначальную форму первых витков задал колпачком от ручки.

Тестировал на телефоне с NFC.

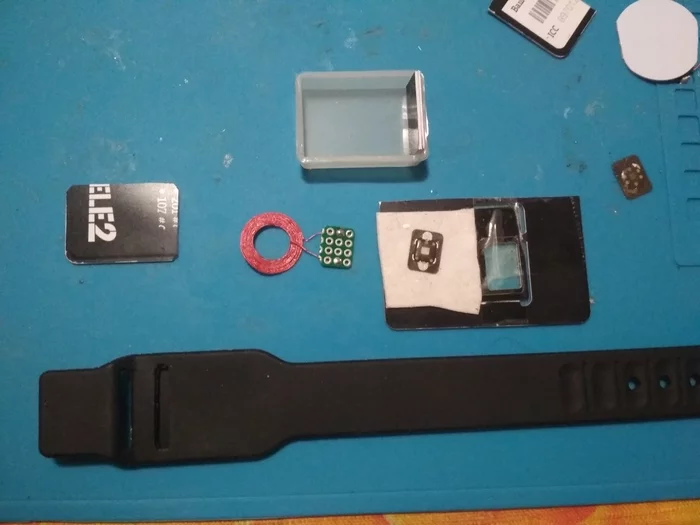

Из макетной платы была сделана площадка под посадку чипа.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Использовал опять любимую ультрафиолетовую смолу с алика (ищется по тегу “uv resin”, надо брать с пометкой “hard”), ибо с ней работать на порядок удобнее, чем самоотверждающимися.

Ну и фонарь ультрафиолетовый с алика для отверждения.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Силиконовая формочка для кулонов с алика – лишь уменьшил емкость кусками карты для отливки “в размер”.

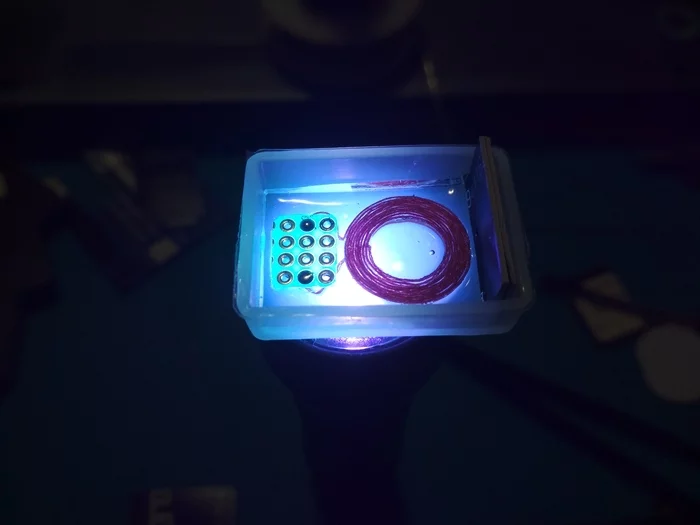

Сначала залил базовый слой,чтоб катушка была защищена снизу (это было излишним,проще было просто потом покрыть слоем эпоксидки опасные места)

Потом подзакрепил смолой катушку и площадку.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Нужно сделать “кроватку” для чипа, то есть закрыть контакты и пролить вокруг смолой.

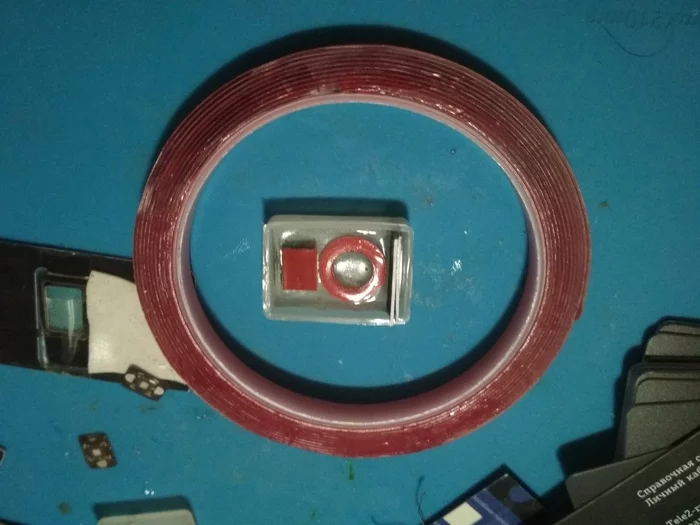

Для этих целей подойдет например термоклей, я же использовал резиноподобный двухсторонний скотч.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Потом заглушка легко извлекается, кроватка допиливается, примеряется чип

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Как видите, клей расслаивается на связующее (клей) и серебросодержащий порошок.

Следуя инструкции на самом токопроводящем клее – размешиваю его, наношу, проверяю…

Контакта нет! Смываю спиртом, перенаношу… Бесполезно.

Попутно отрываю нужные контактные “волоски” от чипа.

Паника, злость, я убил второй чип(

Глаза боятся, а руки делают из жопы.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Начинаю уже конкретно проверять этот чертов проводящий клей на отдельной плоскости:

наношу дорожку, сушу – мультиметр контакта не видит.

Беру сгусток клея из неразмешанной области – контакт есть.

Оно и логично, там концентрация проводящего порошка выше.

Теперь надо добраться до контакта на чипе – скребу скальпелем компаунд на чипе, пока не начинает блестеть еле-заметная точка металла волоска.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Наношу сгусток клея на нее, формирую контакты-ушки, проверяю – чип работает!

Насираю (иначе не назвать) две горы из клея, дожидаюсь подсыхания, примеряю в кроватку – контакт есть!

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Еще чуть клея на горки,отметившиеся ямками от контактов в кроватке, сажаю чип.

От упаковки клея отрезал кусочек пластика и приклеил его по рамке вокруг чипа на суперклей – чтоб когда истечет карта, пластик можно было легко поддеть ножом и посадить новый чип, вместо того, чтоб ломать весь корпус.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Осталось лишь подравнять надфилем весь модуль, нанести УФ-смолу, разглаживая зубочисткой и засветить, чтоб сохранить эффект прозрачности и убрать перепад от крышечки чипа.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Бонусом был раскурочен пустой домофонный брелок на 125кГц и залит в эпоксидку с заявкой сунуть его в тот же браслет поверх имеющегося модуля, прописать в нем собственно домофон. Но тесты непосредственно на терминале оплаты показали – он мешает работе основному модулю. (Что было предсказуемо, исходя из попыток аналогичной второй катушкой запитать в моем кольце светодиод)

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

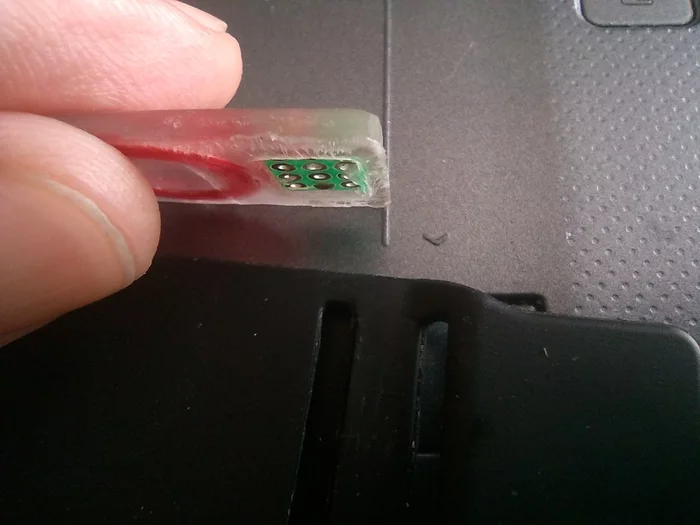

В итоге модуль вышел 3мм толщиной, в браслете сильно не выпирает.

Заказчик доволен и вживую несколько раз проверил работу во время встречи.

PayBand - браслет оплаты своими руками Своими руками, NFC, Самоделки, Рукоделие с процессом, Длиннопост

Подытожу:

1. Провод всё те же 40см как в кольце при другой структуре катушки – работает отлично.

2. Конкретно Контактол (проводящий клей) – надо наносить в сгущенном виде, не перемешивать, наносить прямо на имеющиеся на чипе капли клея.

3. С чипом надо быть предельно аккуратным, чтоб не оторвать проводки.

4. УФ-эпоксидка, хоть и не такая дешевая, но очень упрощает работу по созданию подобных вещей.

5. Уже постфактум в голову приходят идеи о создании таких модулей, которые смогут крепиться на ремешок часов, либо быть в форме часов с местами крепления любого ремешка, а не только такого специального + его можно будет сделать с большей катушкой и в прозрачной эпоксидке это будеть иметь оригинальный вид.

6. Баянометр кидает голых девок, походу намекает, что я либо порнуху налепил (частично согласен), либо онанизмом с картами занимаюсь (полностью согласен).

Показать полностью 14

vadimkaipov

vadimkaipov

2 дня назад

Виды компрессоров

Существует 2 вида устройств:

  1. Поршневые. Подходят для больших емкостей, благодаря высокой мощности. Более дорогие и шумные. Работают посредством движения поршня.
  2. Мембранные. Тихие, подходят для маленьких и средних сосудов.

Инструменты и материалы

В домашней обстановке соорудить нагнетатель воздуха для аквариума самому можно из подручных средств. Для создания обычного механического компрессора воздуха понадобится:

  • автомобильный насос (сгодится ручной, от велосипеда);
  • трубка из силикона (прекрасное решение — трубка от капельницы);
  • 3-ходовой кран;
  • механизм для передавливания трубки (можно применить зажим от капельницы);
  • хомуты;
  • автомобильная камера (для маленького резервуара до 80 л достаточно от футбольного мячика).

Для прибора на батарейках с кулером потребуется:

  • не очень большая ПЭТ-бутылка;
  • маленький электрический двигатель (прекрасно подойдет кулер от компьютерного вентилятора);
  • трубка от капельницы;
  • клей (желательно применять моментального действия);
  • проводка;
  • батарейки;
  • батарейный блок (коробка для размещения батареек, обладающая кнопкой включение/выключение).

Чтобы сделать 4-камерный воздушный мини-компрессор, потребуются следующий инструментарий и материалы:

  • ПЭТ-бутылка с большим горлом – 4 штуки;
  • круглый воздушный шарик – 4 штуки;
  • резинки – 4 штуки;
  • шприц на 5 микрограмм – 4 штуки;
  • пластик размером 10х15 сантиметров – 1 штука;
  • крышка от ПЭТ-бутыли – 1 штука;
  • кусок пластика размером 5х5 сантиметров – 1 штука;
  • скрепки – 5 штук;
  • капельница – 1 штука;
  • редуктор с мотором – 1 штука;
  • выключатель – 1 штука;
  • батарейка – 1 штука;
  • провода – 2 штуки;
  • электропаяльник;
  • нож;
  • суперклей;
  • термоклей.

Виды компрессоров

Существует 2 вида устройств:

На что обращать внимание?

Схема аэратораДля того чтобы выбрать подходящий аэратор для аквариума, стоит обращать внимание на следующее:

  1. Его габариты.
    Для маленького аквариума совсем не обязательно приобретать большой агрегат. Мощности малого устройства вполне будет достаточно.
  2. Материал, из которого сделан аэратор для аквариума.
    Обычно фильтры производятся из пластмассы. Необходимо попросить у продавца сертификат качества. Пластик не должен содержать токсичных веществ.
  3. Возможность применения различных насадок.
    С их помощью можно менять способ распыления. Например, некоторые модели аэраторов имеют насадки, разбрызгивающие воздух фонтанчиками разной величины.
  4. Гарантийный срок изделия.
    Есть агрегаты, которые не утрачивают своих рабочих функций годами.

Аэраторы бывают с подсветкой. Последняя может быть простой, только одного цвета на выбор (красной, синей).

Кроме того, в наборе могут предлагаться разные насадки, которые делают освещение в аквариуме прямо-таки фантастичным. Насадки с несколькими цветами красиво смотрятся в вечернее и ночное время.

Подсветка может размещаться у поверхности или на глубине. Особенно красиво смотрится подсветка с цветными насадками на погружном аэраторе.

Материалы и инструменты

Для изготовления самодельного мембранного компрессора для аквариума понадобятся:

  1. кусок резины;
  2. крышка от пластиковой бутылки;
  3. пластиковая трубка;
  4. трубочка из-под леденца;
  5. воздушный шар;
  6. ненужная пластиковая карта;
  7. деревянная доска;
  8. моторчик;
  9. аккумулятор;
  10. небольшой кусок проволоки;
  11. термоклей.

Инструкция изготовления своими руками

Аэратор для аквариума изготавливается своими руками в 9 шагов:

  1. Удалите из пластиковой крышки уплотнитель, расположенный на внутренней стороне. Крышка послужит основой для барабана.
    компрессор своими руками
  2. Наметьте маркером 2 отверстия на крышке диаметром, подходящим под пластиковую трубку. Проделайте отверстия в намеченных местах.
    создание отверстий
  3. Вырежьте из резины кусок в виде подковы по размеру крышки. Это будет самодельный клапан для компрессора. Приклейте деталь к внутренней части крышки, закрывая одно из отверстий.
    вырезание клапана
  4. Разрежьте воздушный шарик вдоль и натяните на крышку от бутылки. Закрепите скотчем. Таким образом, с одной стороны, крышка будет затянута шариком, а с другой — в ней будут отверстия.
    создание барабана
  5. Наметьте на пластиковой карте окружность, меньшую диаметром, чем крышка. Вырежьте и приклейте к ней палочку от леденца.
    окружность из банковской карты
  6. Другую сторону пластового круга приклейте к «барабану», на окружность, покрытую шариком. Конструкция должна держаться плотно, она не должна давить на шарик и тянуть мембрану за собой.
    приклеивание палочки
  7. Отрежьте кусок от палочки термоклея, проделайте отверстие в центре и сбоку. В центральное отверстие вставьте моторчик, а в боковое — проволоку.
    процесс создания компрессора
  8. Закрепите моторчик на деревянной подставке. Подрежьте трубочку, закрепленную на барабане, чтобы она умещалась на доске.
    крепление всех деталей
  9. Скрепите конструкцию. Подсоедините трубку и мотор.
    компрессор своими руками

Это один из многих вариантов изготовления аэратора. Некоторые изготавливают для своих аквариумов более сложные модели с кулером или работающие от батареек. Можно разместить в своем аквариуме бесшумный компрессор.

Как установить

Присоедините распылитель к шлангу одним концом, а другим — к компрессору. Погрузите шланг и распылитель на дно аквариума или прикрепите к боковому стеклу с помощью присосок. Устройство установите снаружи аквариума выше уровня воды, в противном случае поднимется по шлангу и испортит прибор. Если нет возможности расположить аэратор выше, добавьте обратный клапан. Для установки в воде используются центробежные насосы для аквариума. Лучше устанавливать компрессор рядом с нагревателем, это способствует наилучшему распылению кислорода.

Принцип работы

Моторчик приводит мембрану в движение. Через клапан в барабан поступает воздух. На полуобороте устройство по своей трубке подает воздух в домашний бассейн.

Нужные размеры

Устройства универсальные и компактные. Распылитель можно подобрать разных размеров и форм, а шланг любой длины. В небольшие емкости подойдут аэраторы с маленькими распылителями.

Распылитель для аквариума своими руками

При наличии низкой вытянутой «банки» воздух должен поступать из нескольких групп точек. Иначе аквариумная живность будет локализована в одной части резервуара, что негативно скажется на внешнем виде.

Источник

Дополнительные рекомендации

Все элементы конструкции, размещенные в аквариуме, не должны ухудшать среду обитания рыбок. Следует исключить:

  • слишком яркую расцветку;
  • возможность загрязнения примесями;
  • ухудшение органолептических параметров жидкости.

Для продления срока службы устройства распыления воздуха компоненты завесы выбирают из химически нейтральных материалов, которые не повреждаются при длительном контакте с водой.

Рекомендации по содержанию

  1. Меняйте мембрану по мере износа, иначе она приведет к поломке всего механизма.
  2. Промывайте распылитель раз в пару недель.
  3. По необходимости меняйте шланг.
  4. Если всплывает шланг, купите присоску и зафиксируйте на аквариумном стекле.
  5. Если вы приобрели шумный компрессор, поставьте его на кусок поролона.

Ремонт

При длительной эксплуатации (больше 12 месяцев) мембрана компрессора может разорваться. Определить отказ удается по потерям мощности и сильному шуму. Замена не представляет сложностей – достаточно открутить крышку, найти поврежденные элементы, вытащить их и установить новые.

Поршневые компрессоры нередко приходится выключать из-за того, что перегорела обмотка якоря моторчика. Это объясняется естественным износом или перепадами напряжения, попаданием воды внутрь прибора. Для решения проблемы следует обращаться в сервисные центры.

Рекомендации по содержанию

Часто аквариумы устанавливают в местах, где скапливается большое количество людей. Чтобы микроклимат оставался оптимальным, работу компрессора нужно поддерживать постоянно. Если при изготовлении устройства предусматривался электромагнит, то следует спрятать компрессор, чтобы не мешал шум. Скрыть можно в трубе, которая будет проходить под аквариумом. Придётся купить воздуховод. Он нужен для передачи воздуха к аквариуму. Это позволит системе функционировать оптимально.

Чтобы не было сильной ударной волны от двигателя, нужно создать защитный уровень. А шум самого устройства отлично компенсирует деревянная коробка.

Мощность компрессора должна соответствовать литражу аквариума. Необходимо, чтобы поток воздуха был мягким и умеренным. Для этого ведётся подсчёт литража. Даже для больших объёмов двигателя в 12 Вт будет хватать.

Если воздушный кулер будет слишком мощный, то можно довести аквариумных обитателей до болезни или гибели. Двигатель большой мощности будет создавать сильную циркуляцию воды. Это нарушит все природные и жизненные процессы рыб. Если в аквариуме много водорослей, то днём компрессор следует отключать. Иначе можно создать избыток кислорода.
